ESP32 개발 환경 구축

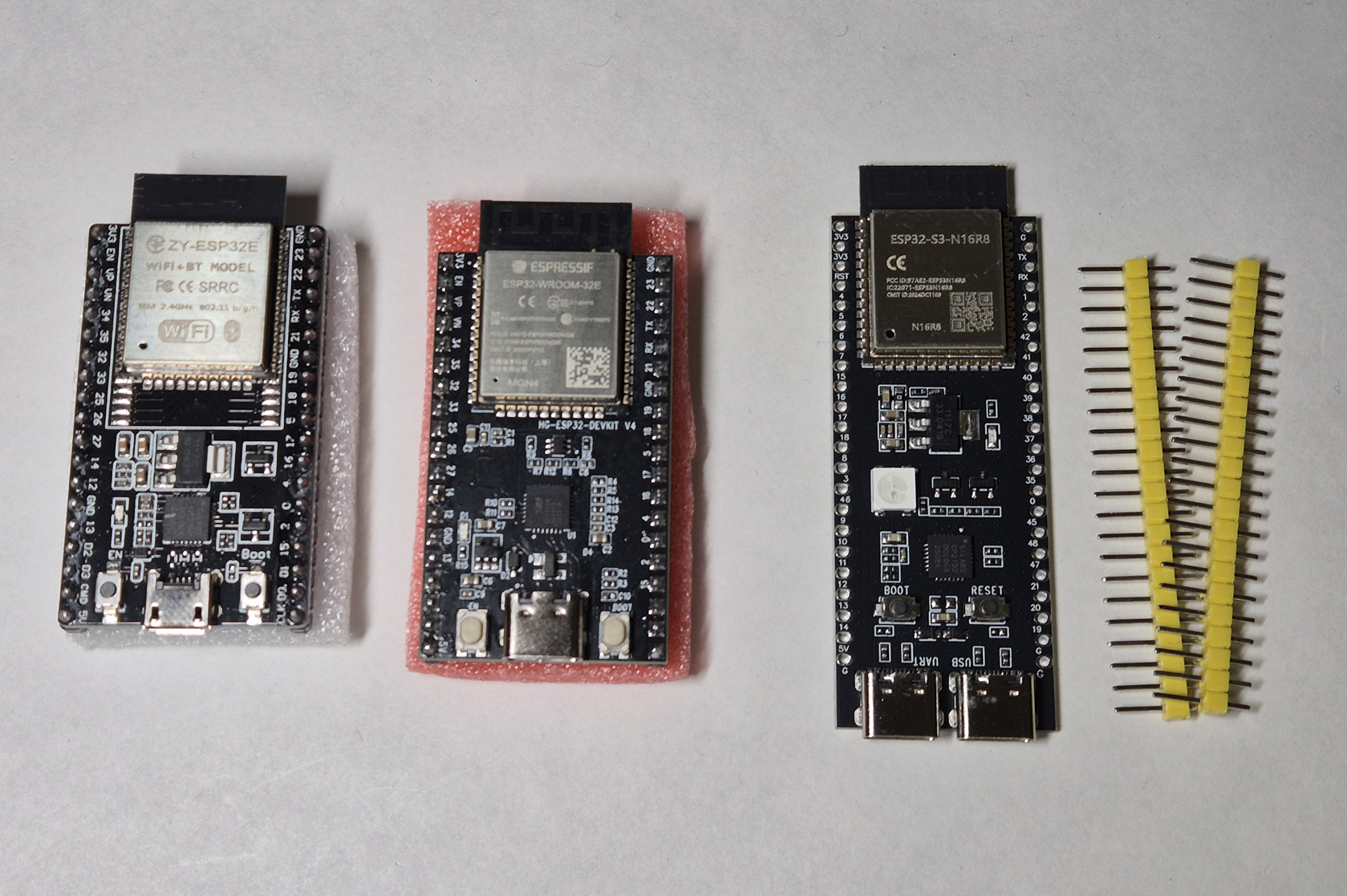

모듈이 전부 왔다.

만원도 안하는 저렴한 것도 있길래 여분으로 여러개를 샀다.

오른쪽에 저건 핀 납땜부터 해야겠다.





1. EPS-IDF 설치

https://docs.espressif.com/projects/esp-idf/en/v6.0.1/esp32s3/get-started/index.html

Get Started - ESP32-S3 - — ESP-IDF Programming Guide v6.0.1 documentation

espressif에서 올린 공식 가이드가 있다.





https://dl.espressif.com/dl/eim/

ESP-IDF Installation Manager Downloads

윈도우용 파일 다운로드



설치 경로 설정이 안돼서 Custom으로 진행했다.

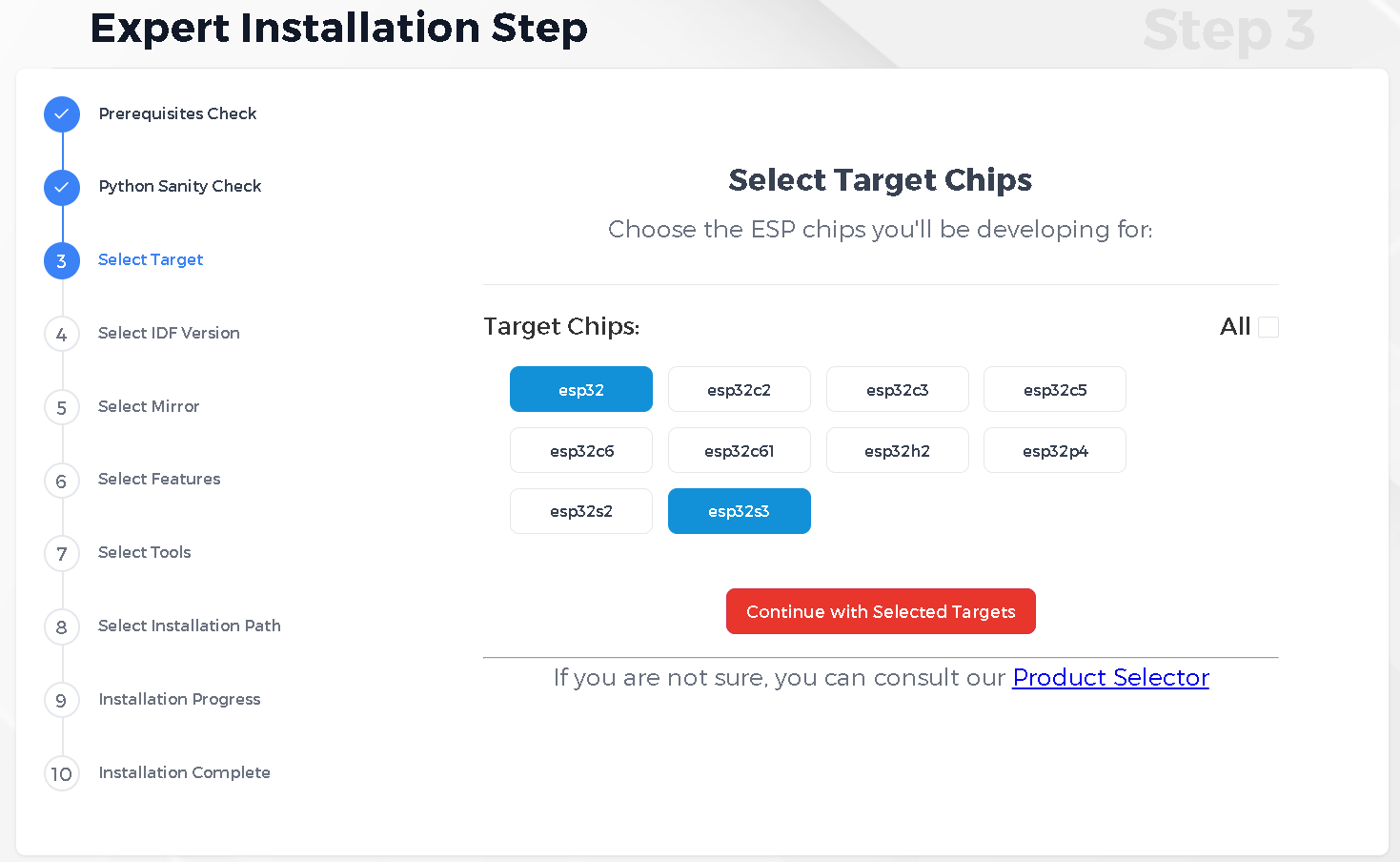

타겟 칩 선택

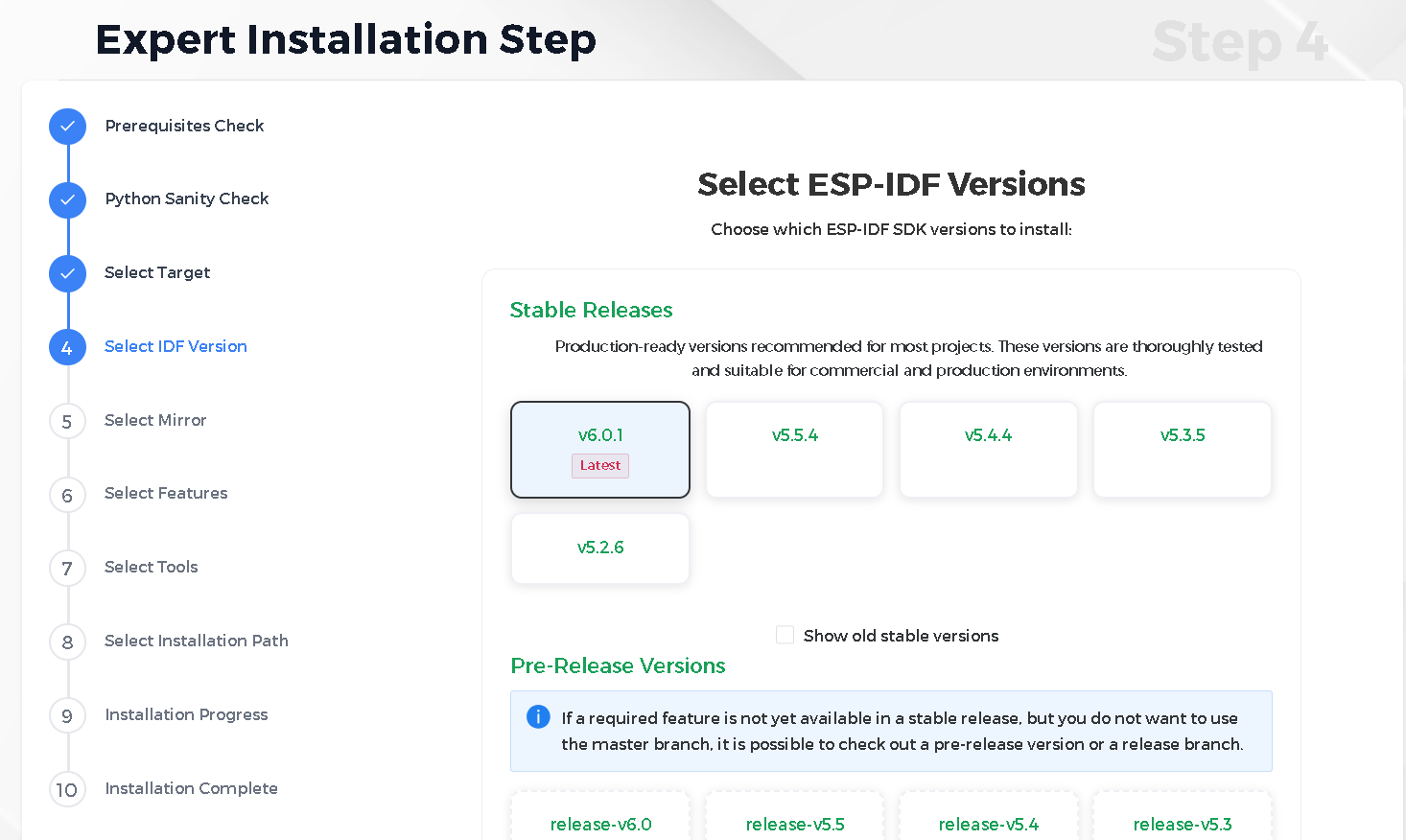

stable에서 최신 버전으로 진행

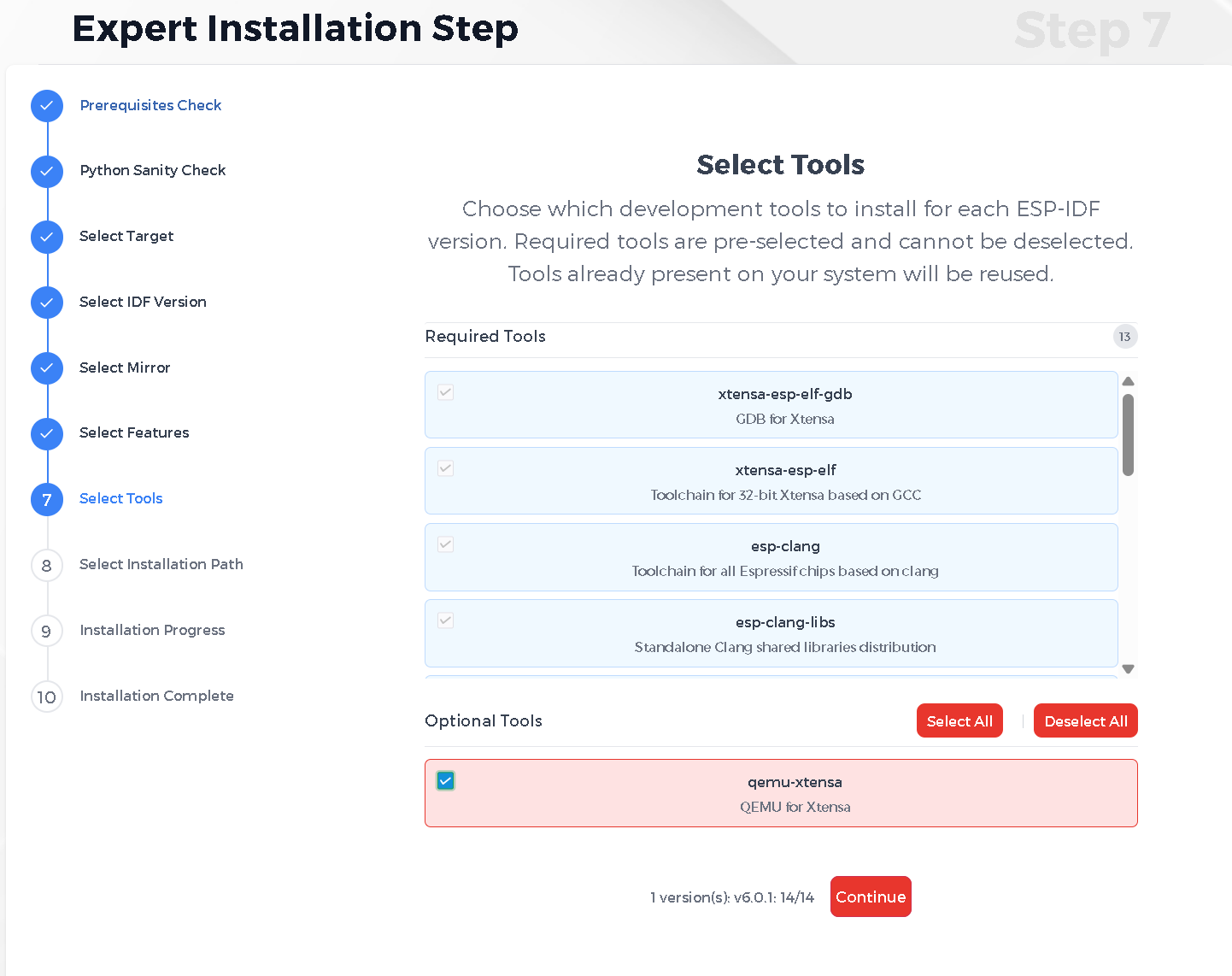

tools는 다 선택했다.



나머지는 전부 기본 설정으로 진행했다.

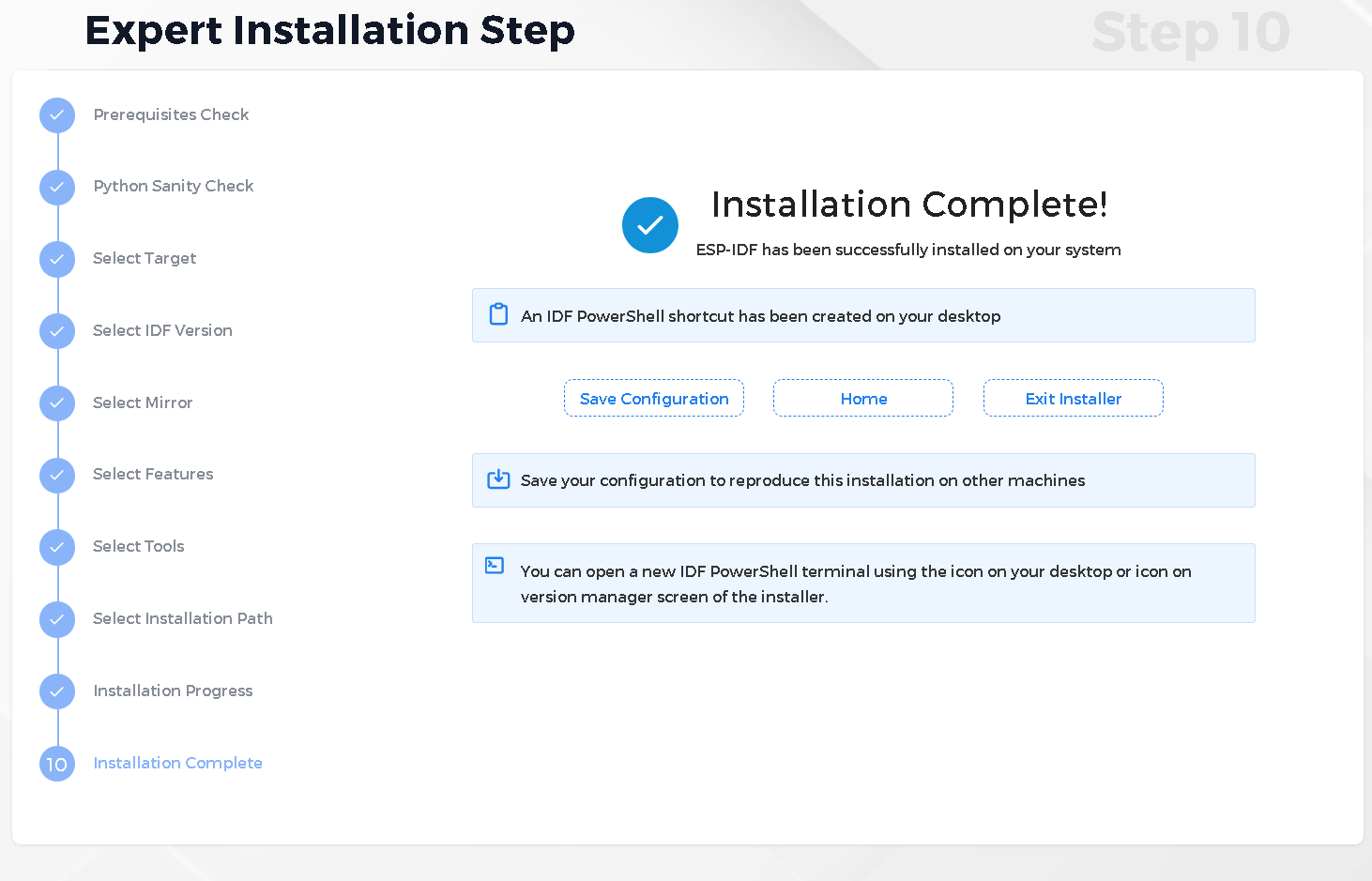

설치가 끝났다.





2. 드라이버 설치

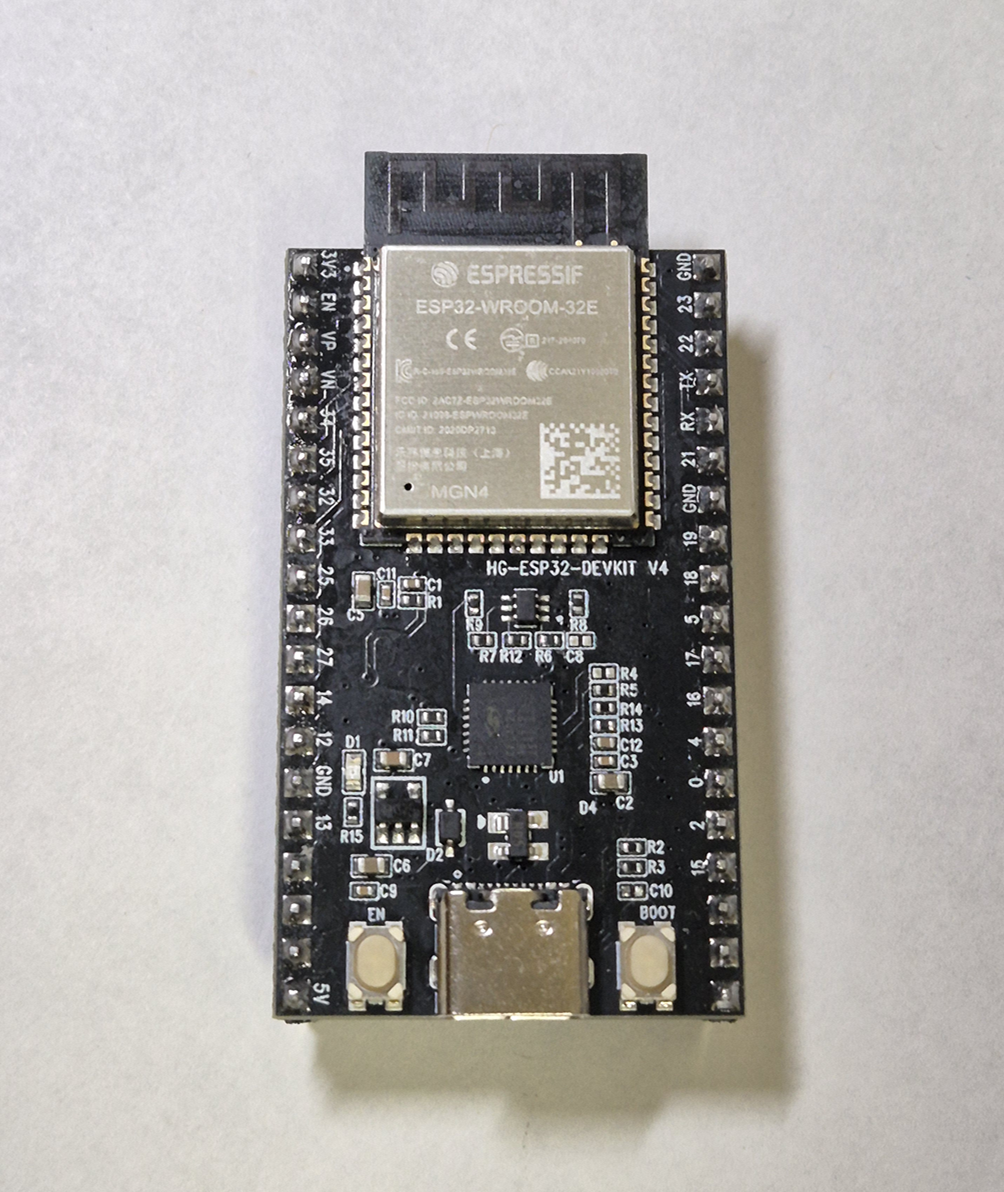

이게 제일 무난해보인다.

먼저 이거로 진행해보자.

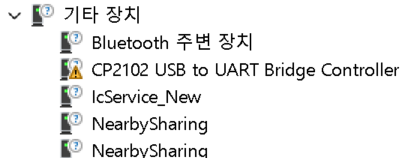

모듈을 연결했는데 인식이 제대로 안되고 있다.



CP2102 드라이버를 찾아보자.





https://www.silabs.com/software-and-tools/usb-to-uart-bridge-vcp-drivers?tab=downloads

CP210x USB to UART Bridge VCP Drivers - Silicon Labs

자료는 금방 나왔다.



Universal Window Driver 다운로드



다운로드한 드라이버를 추가했다.

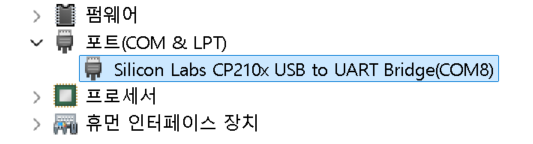

이제 인식이 된다.





3. 테스트 코드 업로드

/*
 * SPDX-FileCopyrightText: 2010-2022 Espressif Systems (Shanghai) CO LTD
 *
 * SPDX-License-Identifier: CC0-1.0
 */

#include <stdio.h>
#include <inttypes.h>
#include "sdkconfig.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_chip_info.h"
#include "esp_flash.h"
#include "esp_system.h"

void app_main(void)
{
    printf("Hello world!\n");

    /* Print chip information */
    esp_chip_info_t chip_info;
    uint32_t flash_size;
    esp_chip_info(&chip_info);
    printf("This is %s chip with %d CPU core(s), %s%s%s%s, ",
           CONFIG_IDF_TARGET,
           chip_info.cores,
           (chip_info.features & CHIP_FEATURE_WIFI_BGN) ? "WiFi/" : "",
           (chip_info.features & CHIP_FEATURE_BT) ? "BT" : "",
           (chip_info.features & CHIP_FEATURE_BLE) ? "BLE" : "",
           (chip_info.features & CHIP_FEATURE_IEEE802154) ? ", 802.15.4 (Zigbee/Thread)" : "");

    unsigned major_rev = chip_info.revision / 100;
    unsigned minor_rev = chip_info.revision % 100;
    printf("silicon revision v%d.%d, ", major_rev, minor_rev);
    if(esp_flash_get_size(NULL, &flash_size) != ESP_OK) {
        printf("Get flash size failed");
        return;
    }

    printf("%" PRIu32 "MB %s flash\n", flash_size / (uint32_t)(1024 * 1024),
           (chip_info.features & CHIP_FEATURE_EMB_FLASH) ? "embedded" : "external");

    printf("Minimum free heap size: %" PRIu32 " bytes\n", esp_get_minimum_free_heap_size());

    for (int i = 10; i >= 0; i--) {
        printf("Restarting in %d seconds...\n", i);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
    printf("Restarting now.\n");
    fflush(stdout);
    esp_restart();
}



ESP-IDF에서 제공되는 테스트 코드다.



cd examples/get-started/hello_world
idf.py build
idf.py flash



빌드 후 업로드해봤다.

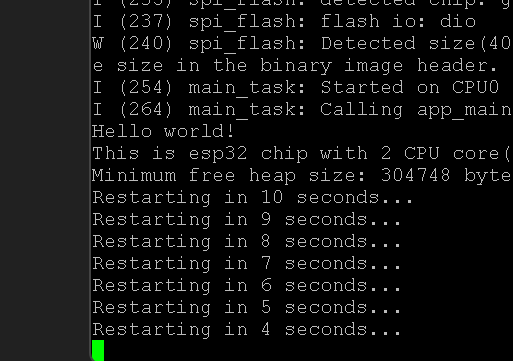

idf.py monitor

10초마다 Hello World!가 출력된다.

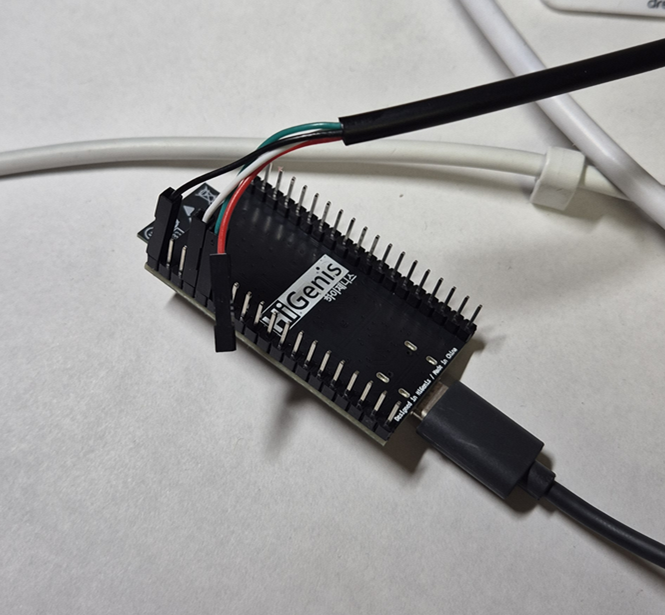

uart를 직접 연결해도 확인할 수 있다.

보드레이트는 115200이다.
